地震应急专题图件自动成图软件

系统简介

       专题图从传统的手工编制绘图到机器化生产再到如今的数字制图,始终在出图自动化、地图专业化,操作便捷化、数据整合性等方面存在着一定的缺陷。为此,我公司研发了专题图快速制图系统,通过对数据图层、制图要素和幅面进行定制,并通过系统接口提前做好对专题图输出目录和打印机的输出设置,实现在地震准备、地震触发、地震响应、动态跟踪、恢复重建各个阶段,快速、自动化打印出所设定的地震专题图。

功能模块介绍

1、专题图分类管理模块

       对地震准备、地震触发、地震响应、动态跟踪、恢复重建等各个阶段需要输出的专题图进行类别定义,以树状结构的方式进行统一管理。

2、专题图模板管理模块

       对专题图进行版式定义、图例符号定义、标注定义和比例尺、指北针等地图整饰项调整设置。

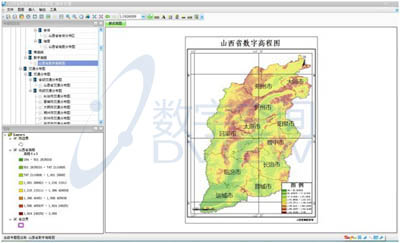

 专题图模板管理

3、专题图输出机制模块

      依据《破坏性地震应急专题地图产出流程与制作规范》,实现在震后不同阶段,对定制的专题图,进行快速、批量和自动化输出。

  • 震后1小时:震中位置图、地震影响估计范围分布图、震区历史地震分布图、震区水库分布图、震区油气管线分布图5张专题图;
  • 震后2-3小时:烈度区划分布图、震区交通图、震区学校分布图、震区危险源分布图等)14张专题图;
  • 震后3-4小时:余震分布图、灾情信息分布图两张专题图;
  • 震后4-5小时:余震分布图、灾情信息分布图两张专题图;
  • 震后8小时后:余震分布图、现场调查点分布图、灾情信息分布图、烈度分布图等。

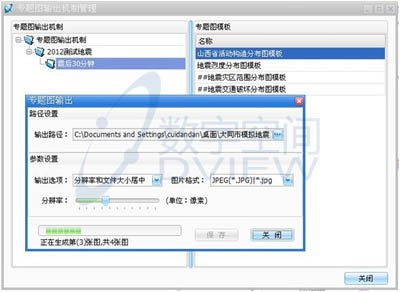

 专题图输出机制


近10年来,地震灾害造成了约80万人死亡,每年6级以上强震约200次,7级以上强震约20次,如何利用现…
